自作LED照明第1弾 トランクルーム編

こんばんは「思い立ったら吉日」moguです。

とりあえずカンタンなところからと思ってトランクルーム照明をLED化してみようかと
まずは実物を確認、暗いのは照明というよりこのカバーが分厚いせいかも・・・。


まずは100円ショップで買ったプラ板に穴を開けてLEDと抵抗をセット

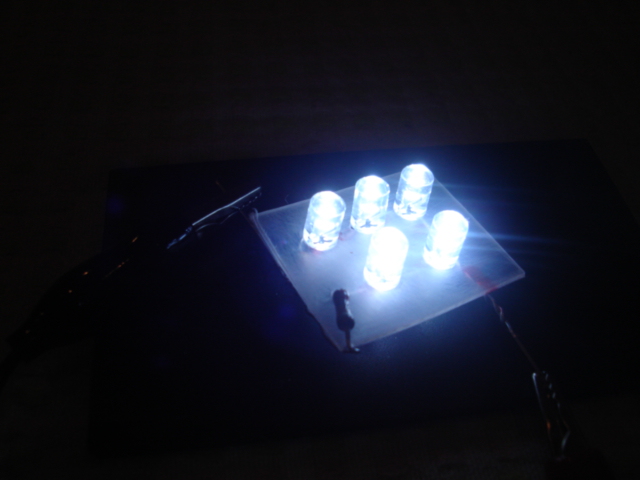

配線をネジって結び、点灯チェック


OKなのでこのままハンダ付けへ移行します。
こちらは100円のハンダと420円のハンダこてが大活躍!!!
ねじった所にハンダ付けしてあるのがみえますでしょうか?


分厚すぎるカバーはMDケースを削りだして新たにカバーを作成、
それをホットボンドで固め、周囲を絶縁テープで巻きます。
これでユニット完成。


今回は整流ダイオードをつけてないので
プラスとマイナスに注意です。(LEDは逆流で結構あっさり壊れるらしい)
トランク側の配線のプラスマイナスをチェックして、取り付け完成!!!
以前よりだいぶ明るくなりました。


次はハイマウントストップランプでもやってみようかな?
